ZA13511 是一款集成型、热压、冲切、堆叠一体的全自动纸塑精品工包生产设备，以定量注浆的方式成型，解决浆液变质和脏污循环的问题，同时缩小产品的克重偏差。整机仅用5块模具，降低开模成本，同时拥有高产出的经济效益，此项技术独家拥有。
合理的模板尺寸，适用于多种工包纸浆模塑制品的布置最大化，具有高效高产能的特点。整机设备占地面积小，左端热压成型，右端冲切一体。结构稳固，模组化设计，易损件少，从而达到易操作调试，易维护保养，低故障的目的。
90杯盖日产能
单机日产能
湿胚含水率
吨产品电耗
产品特性及优点

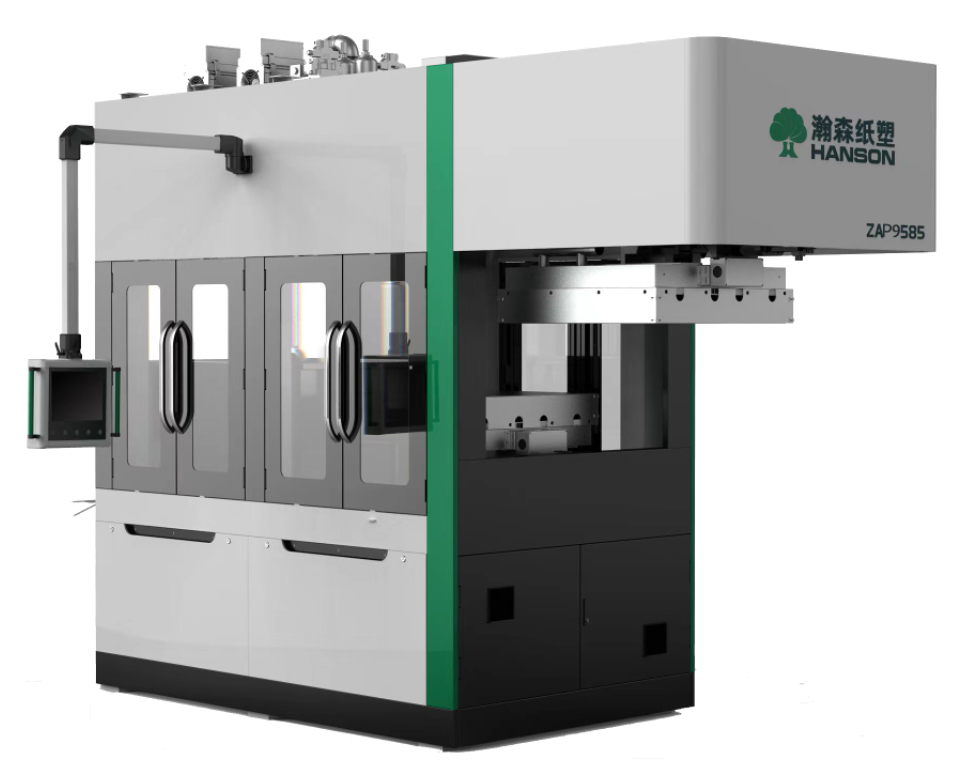

ZAP-9585D是一款采用电为加热源，并集成型、热压一体全自动纸塑精品工包的生产设备。
以精准自循环供浆、动态补浆的方式成型，解决浆液变质和脏污循环的问题，同时缩小产品的克重偏差。
整机采用大台面，小模板多种组合方式应对产品布局，可有效降低开模成本，同时拥有高产出的经济效益。
合理的模板尺寸，同时也能兼容其他类型纸浆模塑制品的布置最大化，具有高效高产能的特点。
整机设备占地面积小，设备带有热压后取料机构，让生产更加便利。

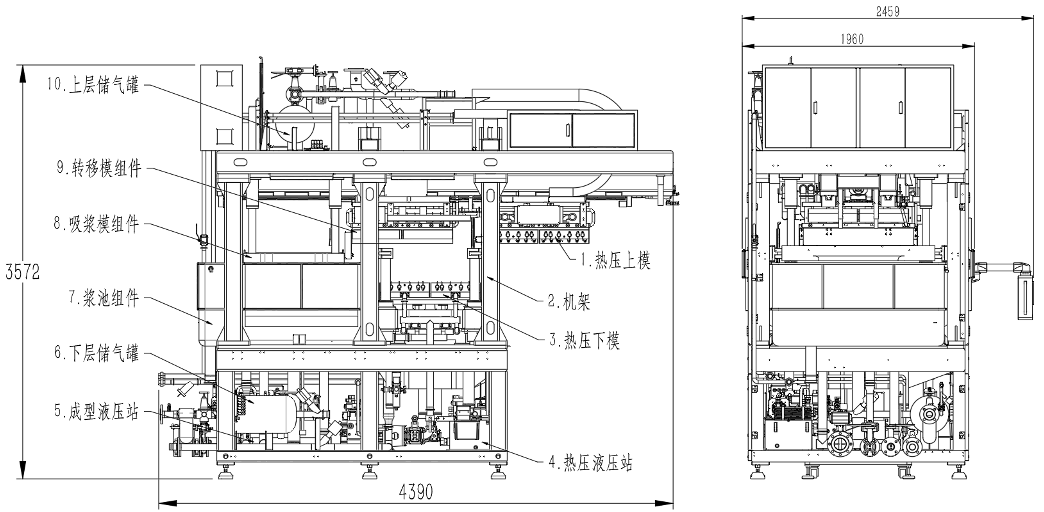

结构示意图

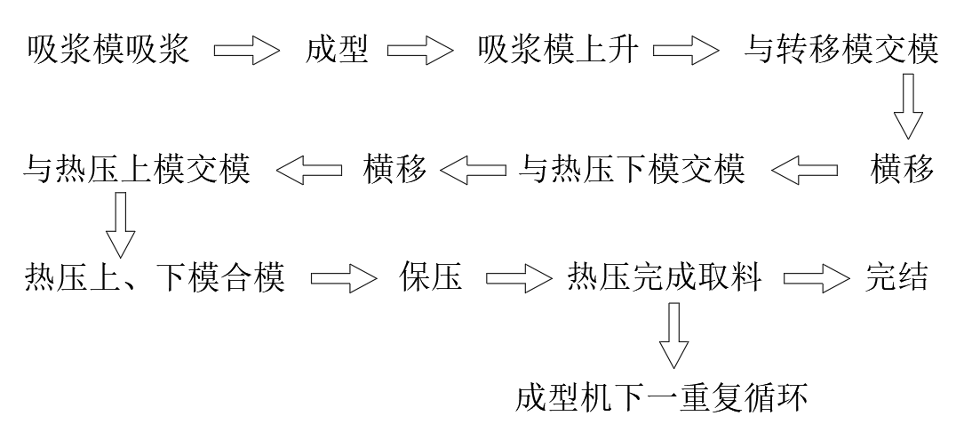

流程工艺图
规格参数
|
序号 |
类别 |
参数说明 |
备注 |
||
|
1 |
基本参数 |
1 |
设备型号 |
ZAP-9585D |
|
|
2 |
设备外形尺寸 |
L4390mm × W1960mm ×H3572mm |
|
||
|
3 |
模具台面尺寸 |
950mm ×850mm |
|
||
|
4 |
设备重量 |
11.8T |
|
||
|
5 |
载荷分布 |
2449Kg/㎡ |
|
||
|
2 |
结构材料 |
1 |
机架 |
国标方通/Q235A钢板焊接 |
去应力退火处理 |
|
2 |
模具基座 |
吸浆：铸铝ZL101/热压下QT500-7球墨铸铁 |
去应力退火处理 |
||
|
转移+热压上：优质结构钢板 |
|
||||
|
3 |
浆池 |
SUS304不锈钢 |
|
||
|
3 |
成型方式 |
1 |
供浆方式 |
循环供浆 |
|
|
2 |
吸浆方式 |
往复吸浆 |
|
||
|
3 |
干燥方式 |
模内干燥 |
|
||
|
4 |
加热方式 |
电加热 |
|
||
|
4 |
动力方式 |
1 |
成型 |
伺服液压缸，压力10T |
油压泵站 |
|
2 |
热压 |
伺服液压缸，压力40T |
油压泵站 |
||
|
5 |
制品 |
1 |
产品最大高度 |
120mm |
|
|
2 |
单模最大克重 |
900g |
3‰浆浓下 |
||
|
6 |
用电要求 |
1 |
电压/频率 |
AC 380V/50Hz |
|
|
2 |
装机功率 |
114kW |
|
||
|
7 |
用气要求 |
1 |
空压 |
0.5～0.7Mpa |
|
|
2 |
真空 |
-0.07～-0.05Mpa |
|
||
|
8 |
用水要求 |
1 |
洗模高压水 |
1.2MPa |
洁净、常温 |
|
2 |
冷却水 |
80-100L/min |
洁净、常温 |
||
|
9 |
安全防护 |
1 |
安全防护装置 |
设备防护门＋安全光栅 |
|
主要性能特点
1.模块尺寸针对性强：产品利用率高，以超国标标准呈现产品质量。
2.模块化设计可最大可能应对多样性生产需求。
3.整线智能化控制，操作便利、稳定可靠。
4.智能温控：温度可控可调，具智能监控电流记录，智能检测加热棒损坏功能。
5.机器一键式操作：一键式启动，自动式报警急停，安全又省心。
| 序号 | 类别 | 参数 |
|
1 |
设备型号 | ZA-13511D/Y（D表示电加热，Y表示油加热） |
| 2 | 设备外形尺寸 | L6380*W2630*H4830 |
| 3 | 台面尺寸 | 1350*1100 |
| 4 | 设备重量 | 20T |
| 5 | 吸浆方式 | 往复式 |
| 6 | 最大产品高度 | 120mm |
| 7 | 供浆方式 | 定量供浆 |
| 8 | 干燥方式 | 模内干燥 |
| 9 | 产品转移方式 | 模内转移 |
| 10 | 传动功率 | 27.5KW |
| 11 | 成型压力 | 30T |
| 12 | 热压压力 | 60T |
| 13 | 动力方式 | 伺服+丝杆+液压系统 |
| 14 | 产能 | 600-1100KG/22H |
| 15 | 成型效率 | 42-120 秒/模 |
Daily production of cup lids is 200,000pcs
High capacity
Multiple applications
轻易满足高产能、低能耗运营要求，应用领域：餐饮、食品、果蔬、冷链、生鲜、礼品、药品类相关纸塑包材。
食品包装
精密仪器包装
奢侈品包装
数码3C包装
工业包装
医疗包装
纸浆食品托盘
纸浆食品蛋糕托
纸浆食品餐盒
工业包装纸塑
精美小零食纸浆盒
纸浆鸡蛋托
纸浆食品饭盒
纸浆食品托盘
食品打包盒
食品加工餐盒
环保纸塑餐盒
环保纸塑餐品
纸塑模型餐具
环保食品打包盒
点心包装盒
蛋糕包装盒
月饼环保包装
鸡蛋托盘
精密设备环保纸塑
精密电器环保包装
美容仪环保纸塑
减肥仪环保包装
环保包装纸塑
环保包装
环保包装1
环保包装纸塑1
数码环保纸托
数码纸塑环保纸托
3c环保纸塑
数码环保纸托
工业包装纸塑
工业包装纸托
工业包装纸托
工业包装纸托
医疗环保纸塑
医疗环保纸塑
医疗环保纸托
医疗环保纸托
国内独家专利技术-大幅节省能耗降低成本，掌握关键技术，成本省超预期。
<60%
PID变频
控制技术
＜1800度
＞1200㎏
